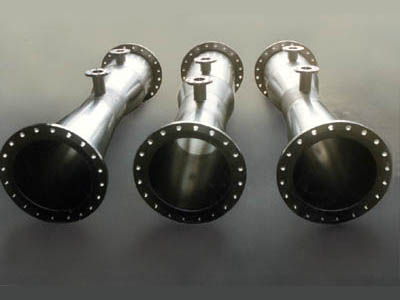

K3503型 流量計用ベンチュリー管
概要
流体が流れる配管の一部を絞ると圧力差が生じ
この圧力差から流量を測ることができます。
差圧式流量計の絞り機構には、オリフィスをは
じめ種々のものがあります。ベンチュリー管もそ
のひとつとして技術的に確立されています。
ベンチュリー管はオリフィス等に比べ圧力損失
が少ないことと、スラリや懸濁物の堆積が少ない
などの特徴があります。一般に、電磁流量計など
に比べ口径の割に安価なことから、工業用水や工
場排水など、比較的口径の大きな部門に数多く採
用されています。
標準仕様
口 径
100〜800mm
最大使用圧力
1MPa (10kg/cu)
最大差圧範囲
500〜5000mmH
2
O
材 質
SUS304ステンレス鋼
最高使用温度
100℃
値 段
オープンプライス
追加仕様
変換用差圧伝送器付
材質変更 SUS316
